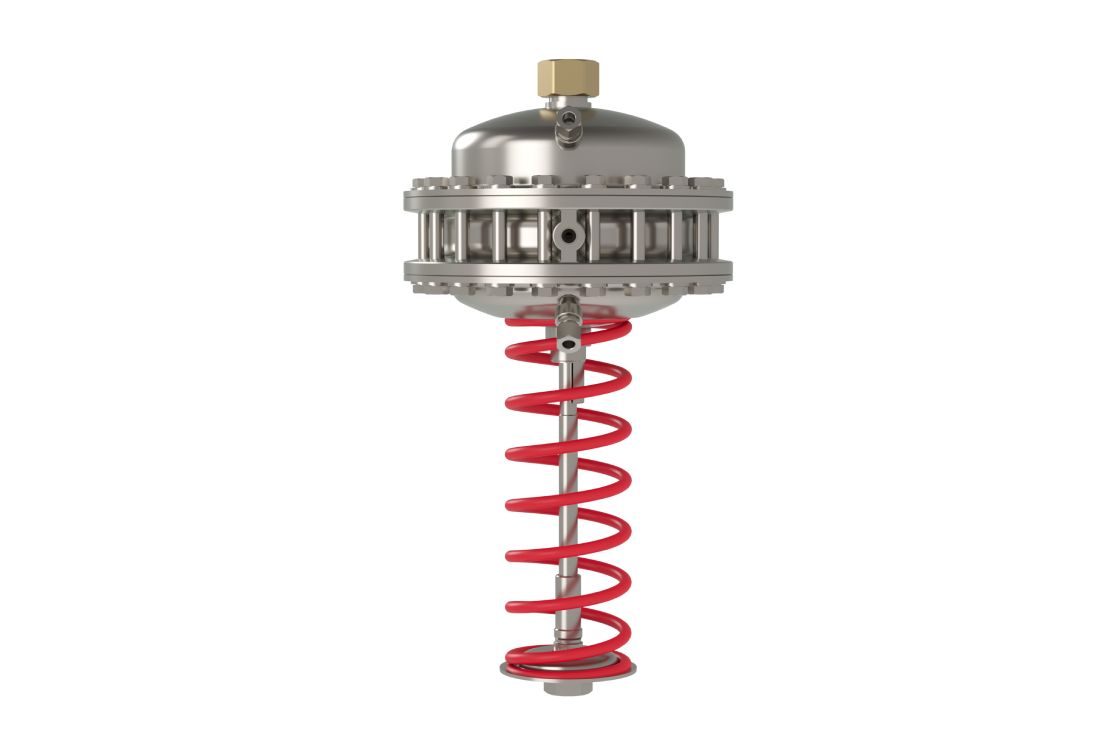

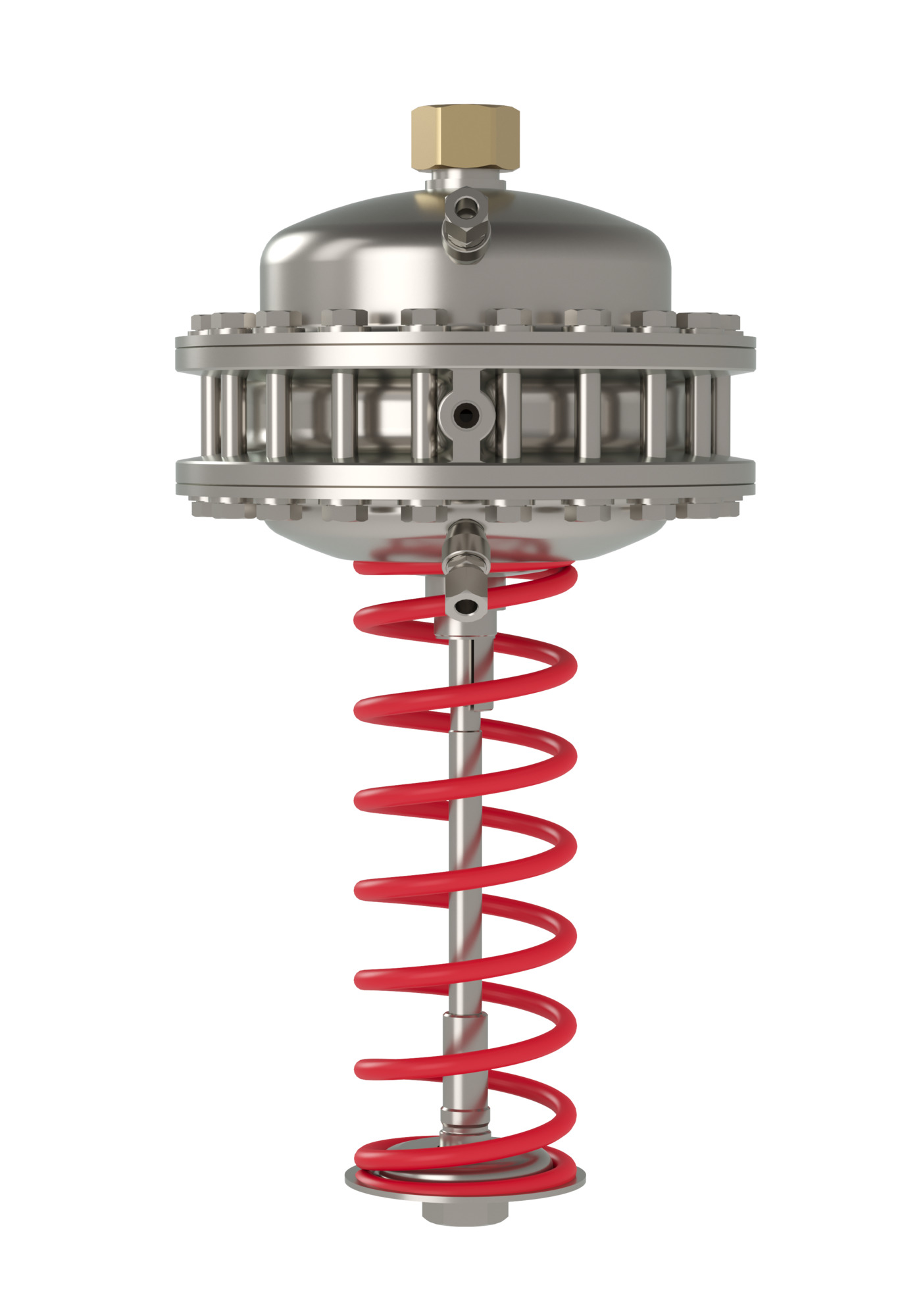

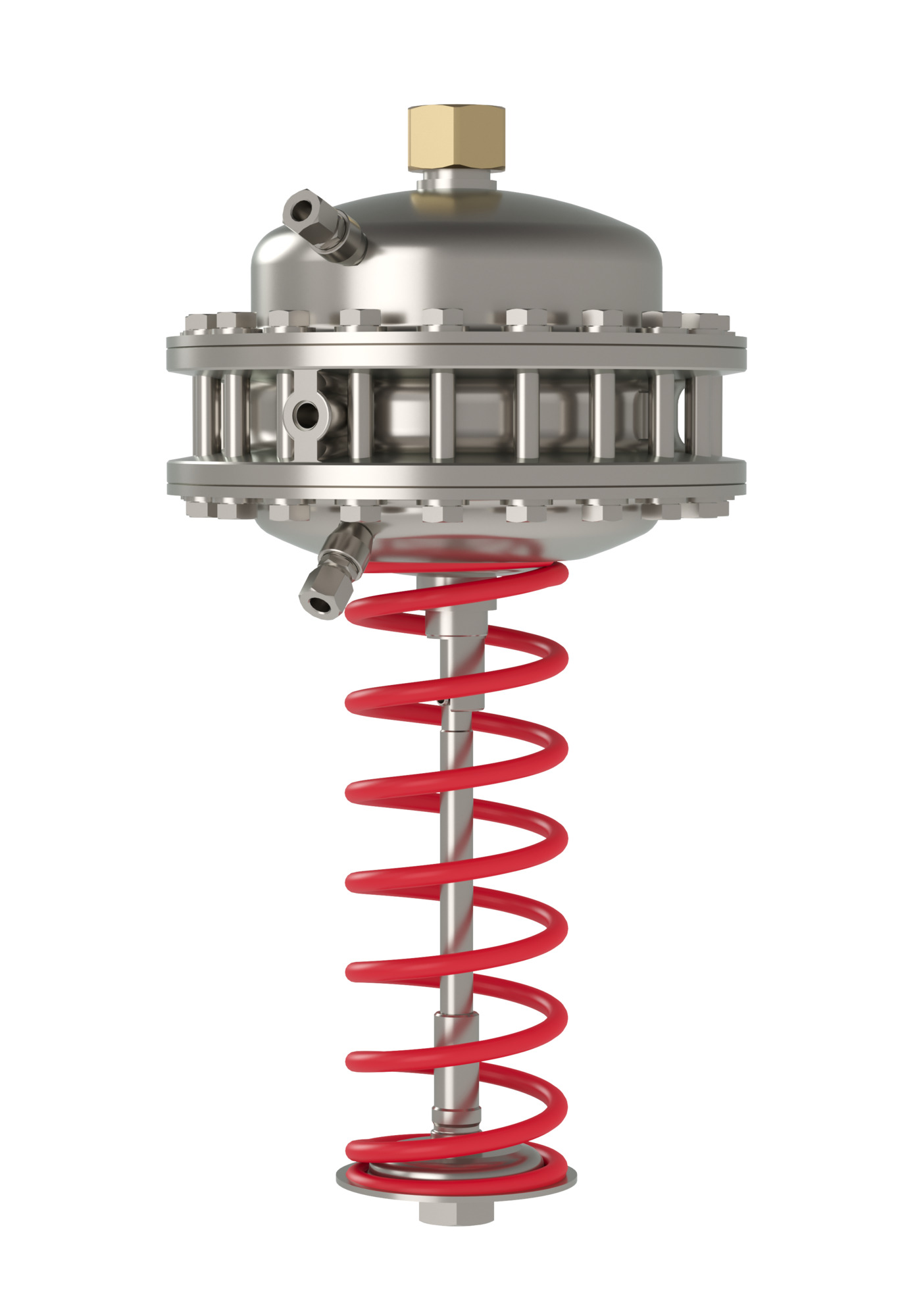

Danfoss 003G1036 - Регулирующий блок
Назначение изделия:
Блок регулирующий типа AFPQ 4 совместно с клапаном типа VFQ 2 представляет регулятор автоматического типа AFPQ 4/VFQ 2
Комплектность:
- блок регулирующий типа AFPQ 4;- инструкция по монтажу и эксплуатации
- Бренд Danfoss
- Номинальный диаметр (DN), мм 15-250
- Рабочая среда см. характеристики регулирующего клапана
- Масса, кг, не более 34
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- H, мм 540
- Диапазон регулируемого давления ΔPрег., бар 0,15–1,5
- Условное давление датчика (PN), погружная гильза, бар 40
- Импульсная трубка Нержавеющая сталь, Ø 10 x 0,8 мм, или медь, Ø 10 x 1 мм, штуцер G ¼, ISO228
- Цвет пружины красный
- Площадь регулирующей диафрагмы, см2 250
- Регулирующая диафрагма EPDM с волоконным армированием
- Корпус регулирующего блока Оцинкованная сталь с покрытием (мат. № 1.0338)
- Вид регулирующего клапана VFQ2 DN=15-250
- A, мм 257
- Охладитель импульса давления Сталь с лаковым покрытием, емкость 1 л (V1). Устанавливается на импульсныхтрубках при температуре свыше 150 °C
- Перепад давлений на дросселе ΔPдр., бар 0.5
