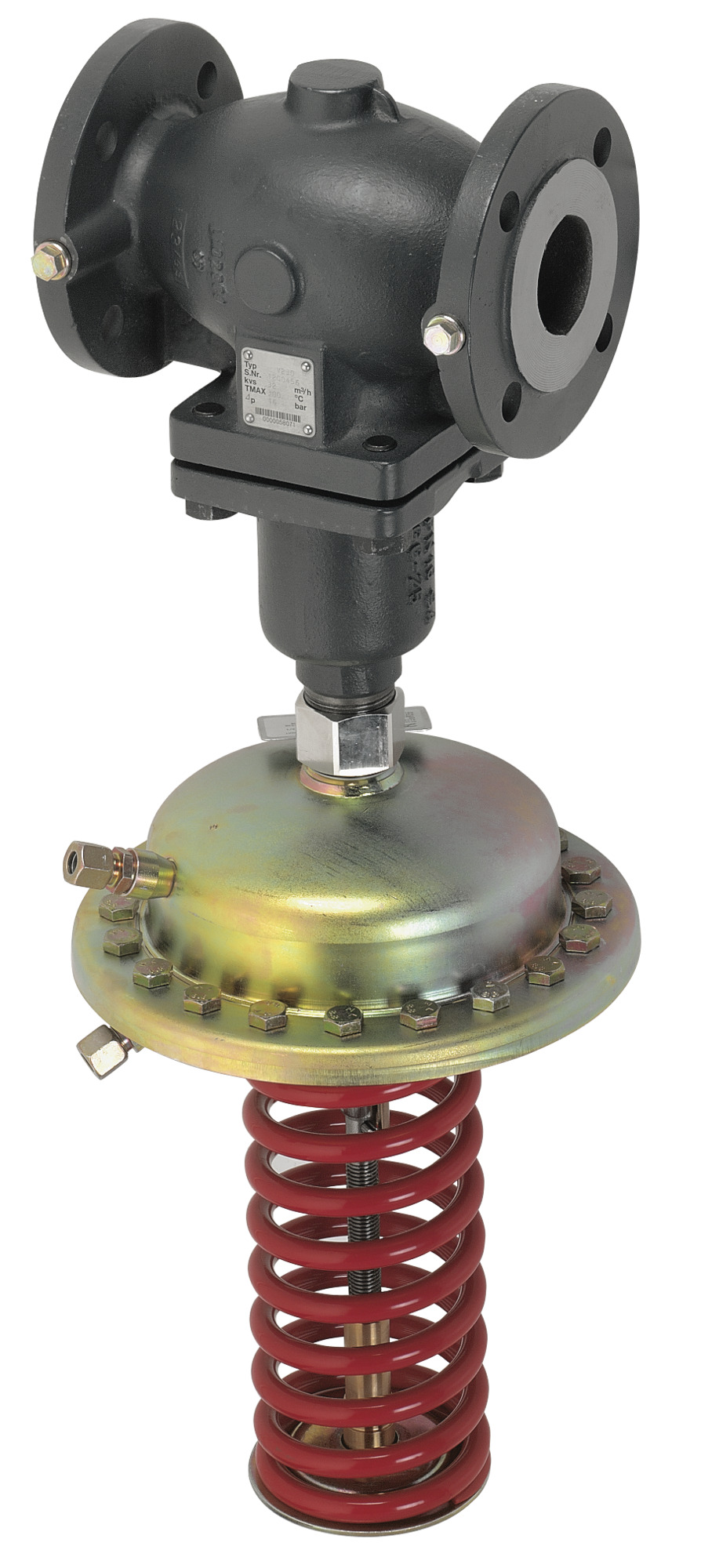

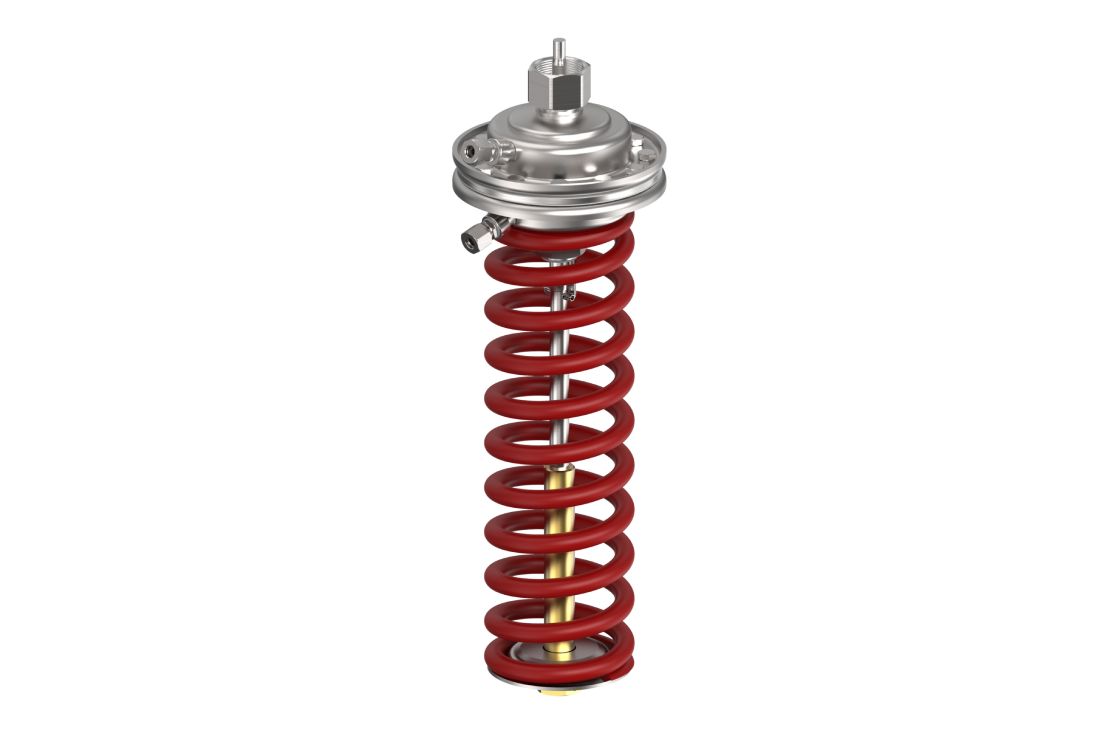

Danfoss 003G1413 - Блок регулирующий AFD 1.0-6.0 ,fh для клапанов Ду 150 - 250
Назначение изделия:
Комплектность:
- блок регулирующий типа AFD;- инструкция по монтажу и эксплуатации
- Бренд Danfoss
- Номинальный диаметр (DN), мм 15-250
- Рабочая среда см. характеристики регулирующего клапана
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- H, мм 470
- Диапазон регулируемого давления ΔPрег., бар 1–6
- Условное давление датчика (PN), погружная гильза, бар 25
- Импульсная трубка Медная трубка Ø10 x 1 мм, штуцер с резьбой G, ISO 228
- Цвет пружины синий
- Площадь регулирующей диафрагмы, см2 160
- Регулирующая диафрагма EPDM с волоконным армированием
- Корпус регулирующего блока Оцинкованная сталь с покрытием (мат. №1.0338)
- Вид регулирующего клапана VFG2; VFGS
- A, мм 263
- Охладитель импульса давления Сталь с лаковым покрытием, емкость 1 л (V1). Устанавливается на импульсныхтрубках при температуре свыше 150 °C (140 °C, DN = 200–250 мм)
