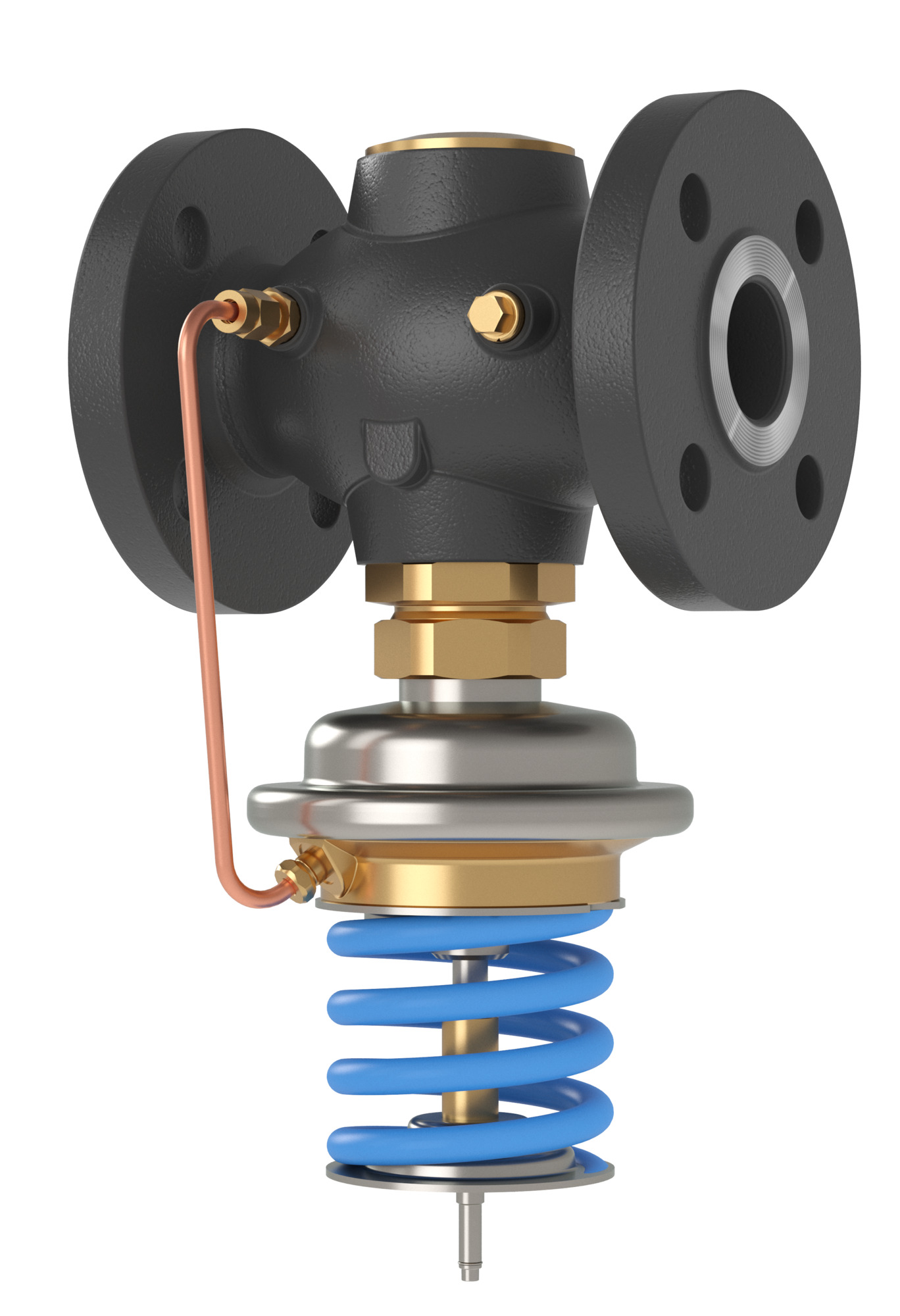

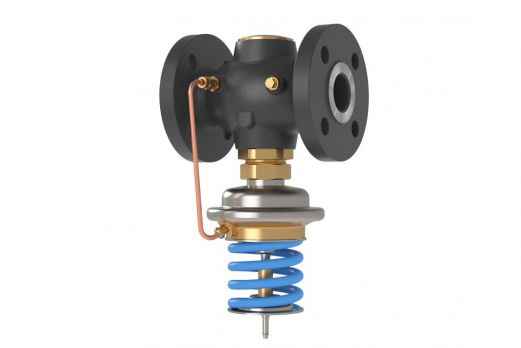

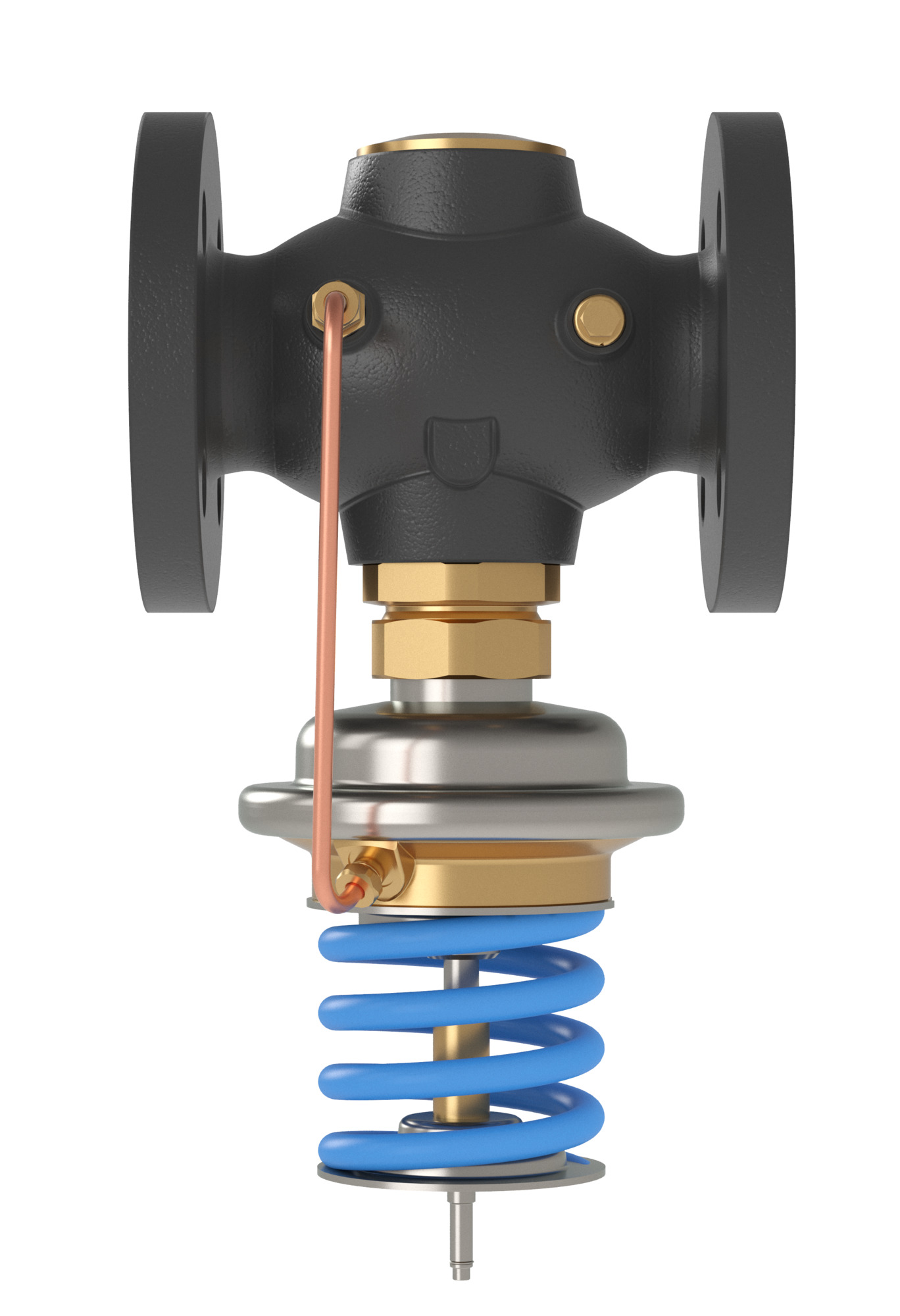

Danfoss 003H6661 - Регул. давления 'после себя' AVD DN 50
Назначение изделия:
Клапан-регулятор (регулятор) типа AVD предназначен для поддержания давления рабочей среды посредством изменения ее расхода, управляется непосредственно потоком рабочей среды
Комплектность:
В комплект поставки входит:- клапан-регулятор типа AVD; - инструкция; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется в электронной форме)
- Бренд Danfoss
- Номинальный диаметр (DN), мм 50
- Номинальное давление (PN), бар 25
- Корпус Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3)
- Температура рабочей среды, °С 2–150
- Рабочая среда Вода или 30% водный раствор гликоля
- Максимально допустимый перепад давлений, бар 16
- L₁, мм 230
- H₁, мм 231
- H3, мм 82
- Тип присоединения к трубопроводу Фланцы, РN 25, по EN 1092-2
- Масса, кг, не более 13.9
- D2, мм 18
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- Герметичность затвора (объем протечки / класс герметичности) 0,05% от Kvs
- Уплотнение EPDM
- Коэффициент начала кавитации ≥ 0,5
- Седло Нержавеющая сталь, мат. № 1.4571
- Вид привода или регулирующего блока Встроенный регулятор давления "после себя"
- Импульсная трубка Медная трубка Ø 6 × 1 мм
- n 4
- k, мм 125
- PH среды 7–10
- Пропускная способность Kvs, м³/ч 25
- Диапазон (величина)настройки перепада давлений ΔРрег, бар 1–5
- Диафрагма EPDM
- Золотник Необесцинковывающаяся латунь CuZn36Pb2As
- Площадь диафрагмы, см2 54
- Корпус регулирующей диафрагмы верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
- цвет настроечной пружины Синий
