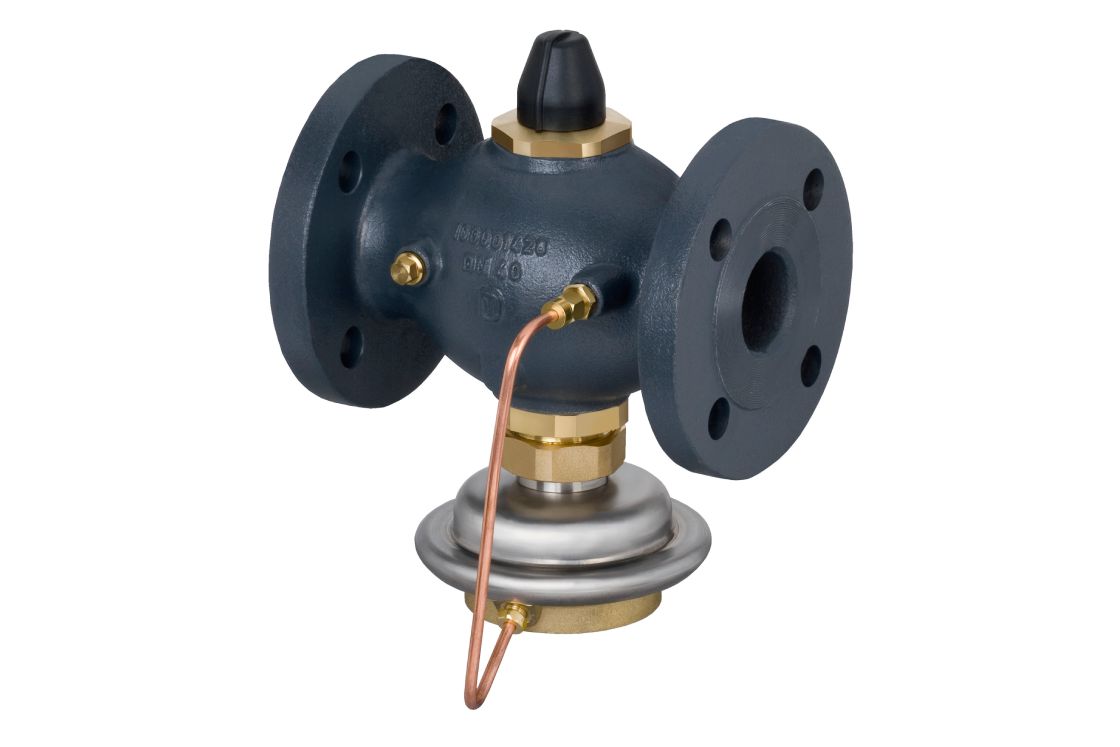

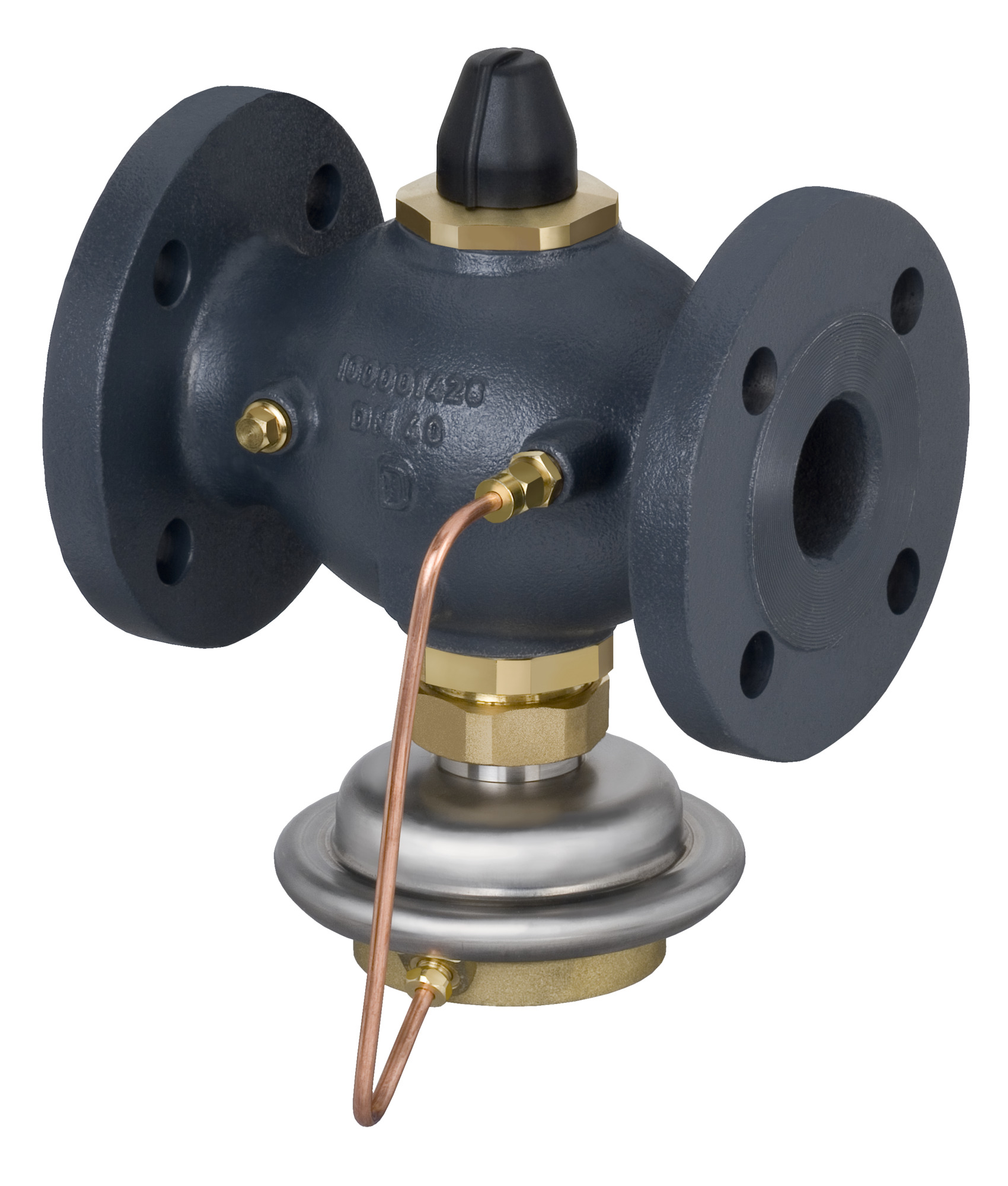

Danfoss 003H6732 - Р-р расх.AVQ PN25 50/25//0,2/фл.(пр. класс 0864808040)
Назначение изделия:
Клапан регулирующий типа AVQ является регулятором прямого действия с автоматическим ограничением расхода
Комплектность:
В комплект поставки входит:- клапан регулирующий типа AVQ; - упаковочная коробка; - паспорт (предоставляется по запросу в электронной форме); - инструкция
- Бренд Danfoss
- Номинальный диаметр (DN), мм 50
- Номинальное давление (PN), бар 25
- Корпус Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3) (GGG 40.3)
- Температура рабочей среды, °С 2–150
- Рабочая среда Вода или 30% водный раствор гликоля
- Максимально допустимый перепад давлений, бар 16
- L₁, мм 230
- H₁, мм 150
- H3, мм 103
- Тип присоединения к трубопроводу Цилиндрическая наружная трубная резьба по ISO 228/1
- Масса, кг, не более 13.5
- D2, мм 18
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- Уплотнение EPDM
- Коэффициент начала кавитации ≥ 0,5
- Седло Нержавеющая сталь, мат. № 1.4571
- Импульсная трубка Медная трубка Ø 6 × 1 мм
- n 4
- k, мм 125
- PH среды 7–10
- Пропускная способность Kvs, м³/ч 25
- Максимальный расход, м^3/ч 15
- Диафрагма EPDM
- Золотник Необесцинковывающаяся латунь CuZn36Pb2As
- Площадь диафрагмы, см2 54
- Корпус регулирующей диафрагмы верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
- Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар 0.2
- Мин. перепад давлений на клапане ΔР, бар ΔРmin=(Q/kVS)2 + ΔРдр
- Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар 0,8 ÷ 12
