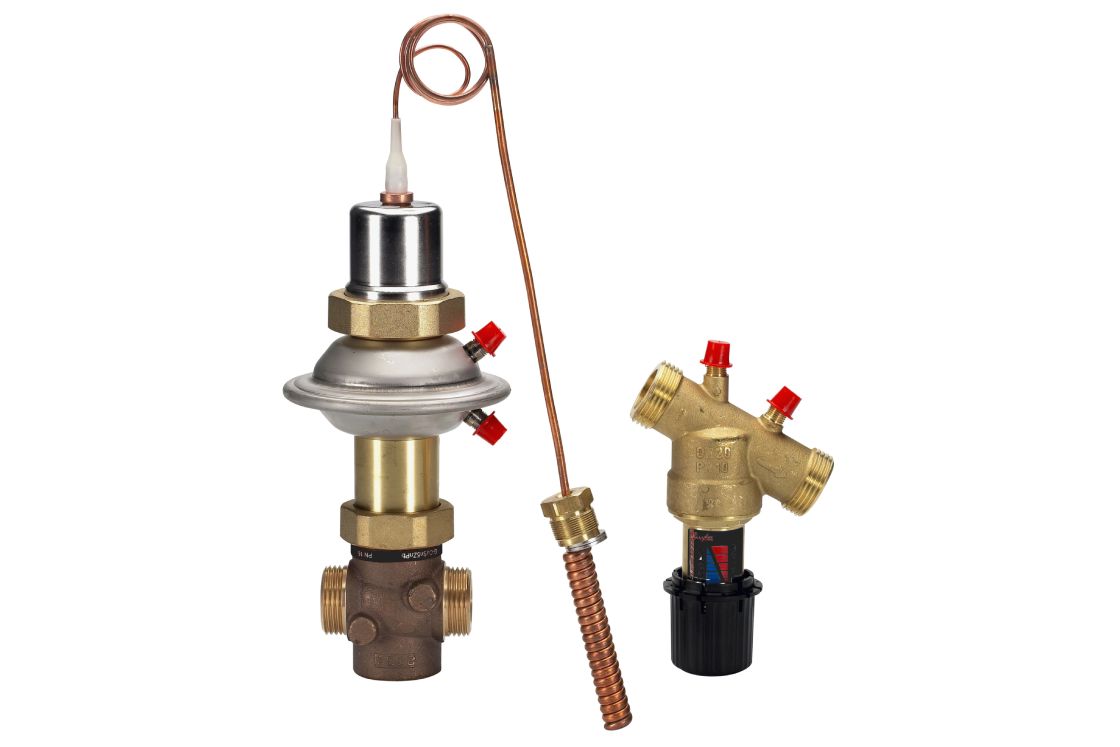

Danfoss 003L7020 - Регулятор температуры AVTQ Ду 20
Назначение изделия:
Клапан-регулятор температуры типа AVTQ — регулятор прямого действия с устройством для коррекции его работы в зависимости от расхода нагреваемой воды. Клапан-регулятор температуры типа AVTQ предназначен для установки на скоростных водоподогревателях (как правило, пластинчатых) в системах горячего водоснабжения (ГВС) при отсутствии контура циркуляции
Комплектность:
В комплект поставки входит:- клапан-регулятор температуры типа AVTQ; - упаковочная коробка; - инструкция по монтажу и эксплуатации; - паспорт (предоставляется по запросу в электронной форме)
- Бренд Danfoss
- Номинальный диаметр (DN), мм 20
- Номинальное давление (PN), бар 16
- Корпус Красная бронза (Rg5)
- Температура рабочей среды, °С 2–100-Для первичного контура (клапан регулятора); 2–90- Для вторичного контура (клапан AVDO) и диафрагменного элемента AVTQ
- Рабочая среда Вода или 30% водный раствор гликоля-Для первичного контура (клапан регулятора); Водопроводная вода (содержание хлора не более 200 ppm- Для вторичного контура (клапан AVDO) и диафрагменного элемента AVTQ
- Максимально допустимый перепад давлений, бар 6
- Шток Хромоникелевая сталь
- L₁, мм 70
- Тип присоединения к трубопроводу Цилиндрическая наружная трубная резьба по ISO 228/1
- Масса, кг, не более 3.59
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- Герметичность затвора (объем протечки / класс герметичности) <0,05(При Т = 10 °С.)
- Уплотнение EPDM
- Коэффициент начала кавитации ≥ 0,6
- Седло Хромоникелевая сталь
- Динамический диапазон регулирования 4.167361111111111
- PH среды Мин. 7, макс. 10 (В случае, если рН нагреваемой воды меньше 7, то ее показатель жесткости должен быть больше 1.)
- L2, мм 27.5
- L3, мм 40
- Пропускная способность Kvs, м³/ч 3.2
- Температурный датчик Медь
- Золотник Необесцинковывающаяся латунь BS 2874
- Корпус регулирующей диафрагмы Хромоникелевая сталь
- Постоянная времени по EN 14597, с 4
- Диапазон настройки Трег., °С 45 – 60
- Комплект поставки В комплект входит сальник термодатчика и фитинги для импульсных трубок Ø6 x 0,8 мм. (Трубки в комплект не входят.)
- Максимальная температура датчика, °C 130
- Вставка клапана Необесцинковывающаяся латунь BS 2874
- Макс. перепад давлений на клапане, преодолеваемый приводами, бар 12
- Макс. скорость нагреваемой воды вокруг датчика температуры, м/с 1.5
- Длина капиллярной трубки температурного датчика 1
- Тарелка диафрагмы Хромоникелевая сталь
- Шток диафрагмы Необесцинковывающаяся латунь BS 2874
- Сальник корпуса диафрагменного элемента Корпус: Необесцинковывающаяся латунь BS 2874; Шток: Хромоникелевая сталь
- Сальник датчика Необесцинковывающаяся латунь BS 2874
- Уплотнение сальника EPDM
- Заполнение Двуокись углерода (СО2)
- Размеры присоединительной резьбы по стандарту ISO 228/1, a G 1 A
- Размеры присоединительной резьбы по стандарту ISO 228/1, b G 1 A
