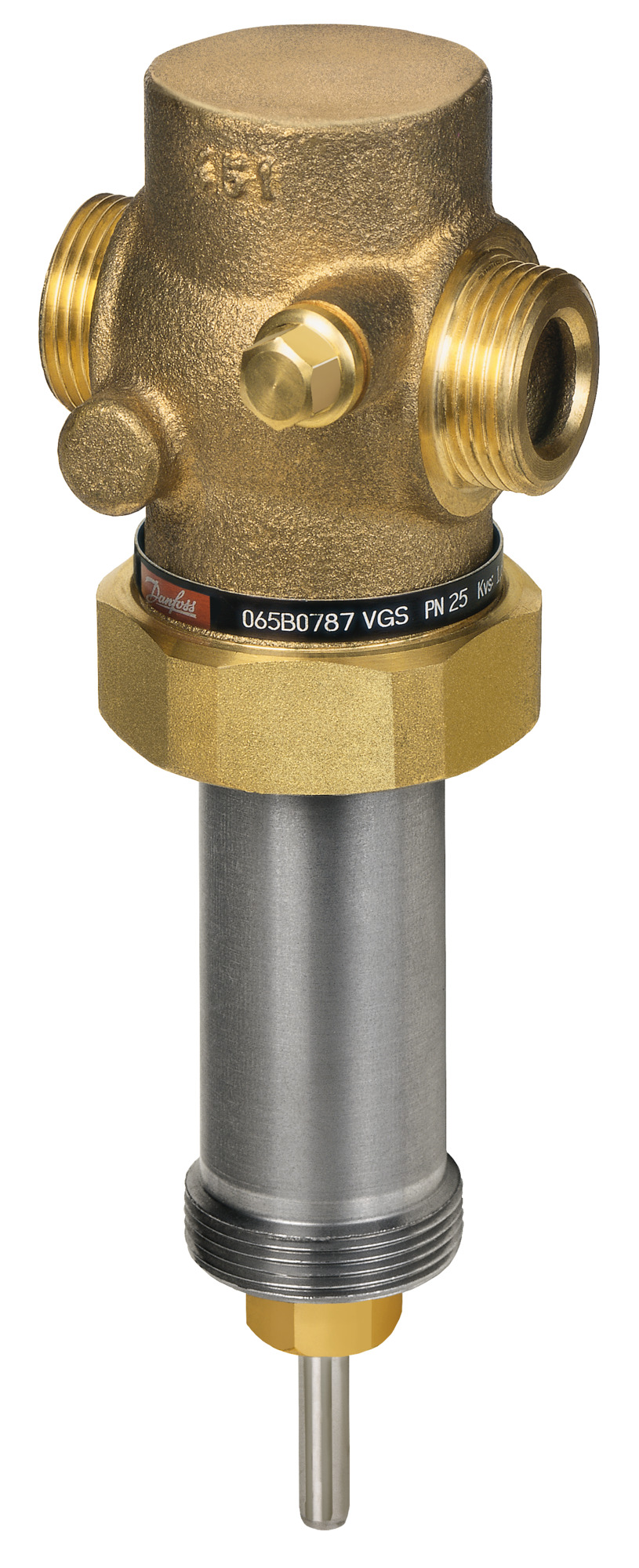

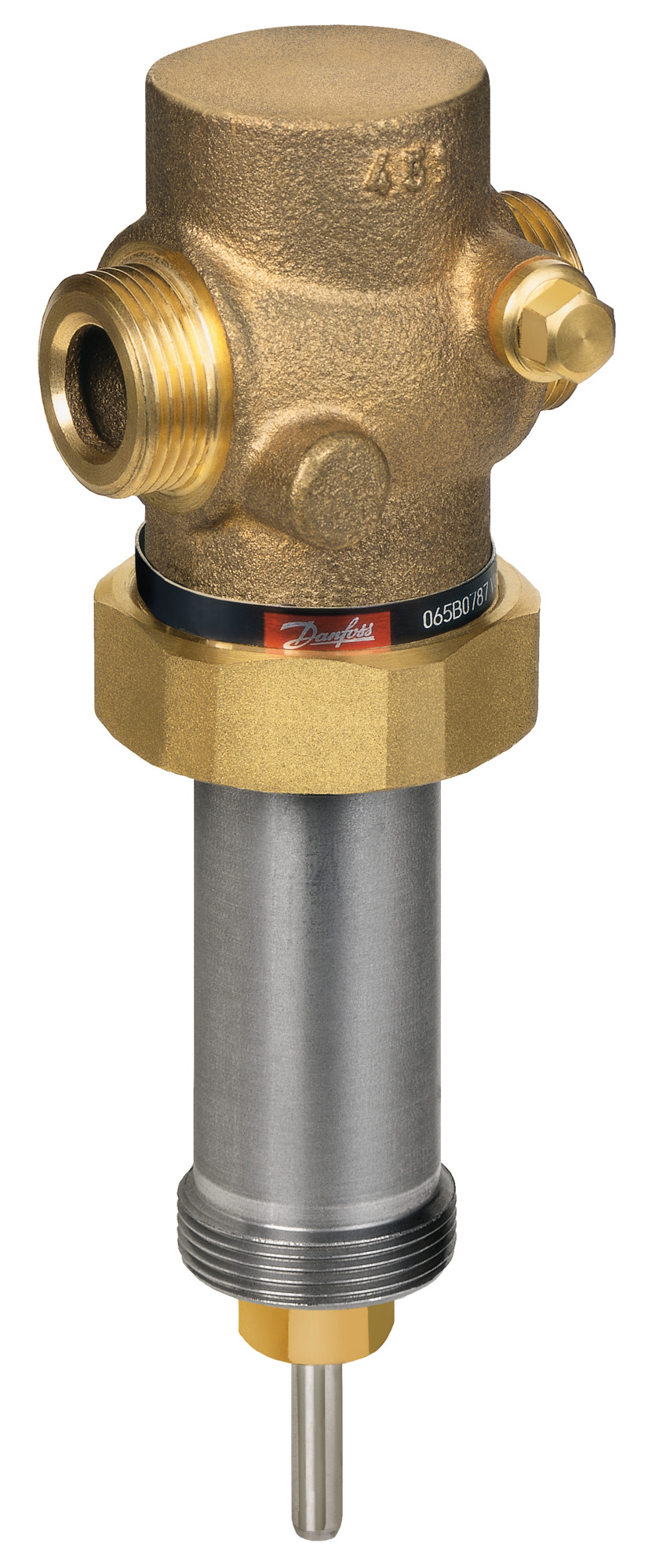

Danfoss 065B0787 - Клапан регулирующий VGS Ду 15 Kv 1,6(пр. класс 0863908071)
Назначение изделия:
Клапаны регулирующие типа VGS в сочетании с элементами термостатическими типа AVT и приводами электрическими редукторными типа AMV(E) предназначены, в первую очередь, для регулирования расхода водяного пара
Комплектность:
В комплект поставки входит:- клапан регулирующий типа VGS; - упаковочная коробка; - инструкция по монтажу и эксплуатации; - адаптер М34×М45; - паспорт (предоставляется по запросу в электронной форме)
- Бренд Danfoss
- Номинальный диаметр (DN), мм 15
- Номинальное давление (PN), бар 25
- Корпус Красная бронза CuSn5ZnPb (Rg5)
- Температура рабочей среды, °С 2–150 (вода), 2–200 (пар)
- Рабочая среда Водяной пар, вода или 30% водный раствор гликоля
- Максимально допустимый перепад давлений, бар 10
- L₁, мм 130
- L, мм 65
- Тип присоединения к трубопроводу резьба по ISO 228/1
- Масса, кг, не более 0.7
- D2, мм 14
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- Герметичность затвора (объем протечки / класс герметичности) ≤ 0,05
- D, мм 21
- Коэффициент начала кавитации ≥0,6
- Седло Нержавеющая сталь, мат. № 1.4571
- Вид привода или регулирующего блока AVT(через адаптер); AMV(E) 20, AMV(E) 30, AMV(E) 23, AMV(E) 23SU, AMV(E) 33 (через адаптер)
- H, мм 178
- Динамический диапазон регулирования > 1:50
- n 4
- k, мм 65
- Характеристика регулирования Линейная
- PH среды Мин. 7 , Макс 10
- L2, мм 131
- L3, мм 139
- Пропускная способность Kvs, м³/ч 1.6
- Золотник Нержавеющая сталь, мат. № 1.4122
- Размер гайки под ключ SW, мм 32
- Размер резьбы а по ISO 228/1, дюймы G ¾A
- R, дюймы ½ Наружная коническая трубная резьба по EN 10266-1
