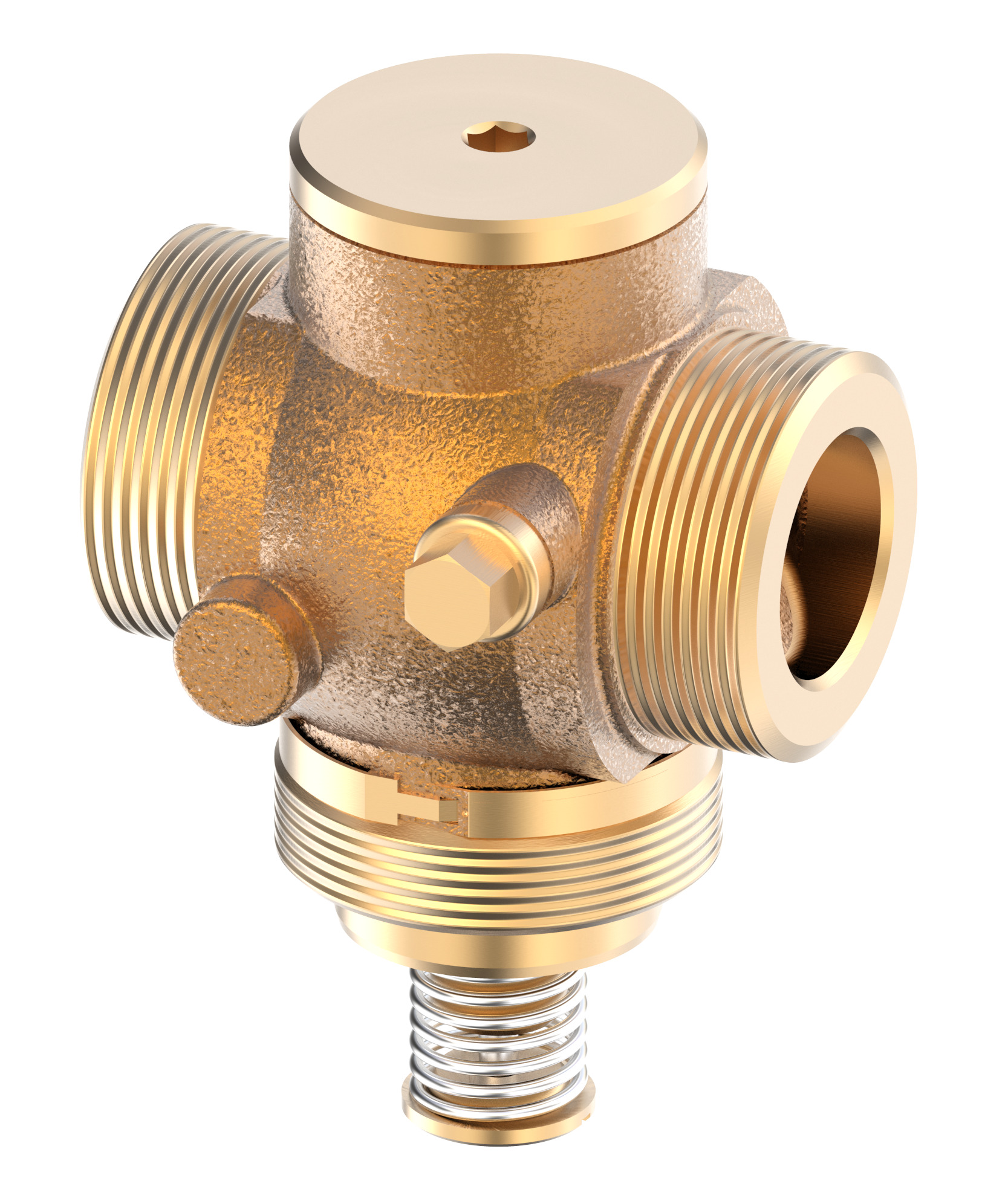

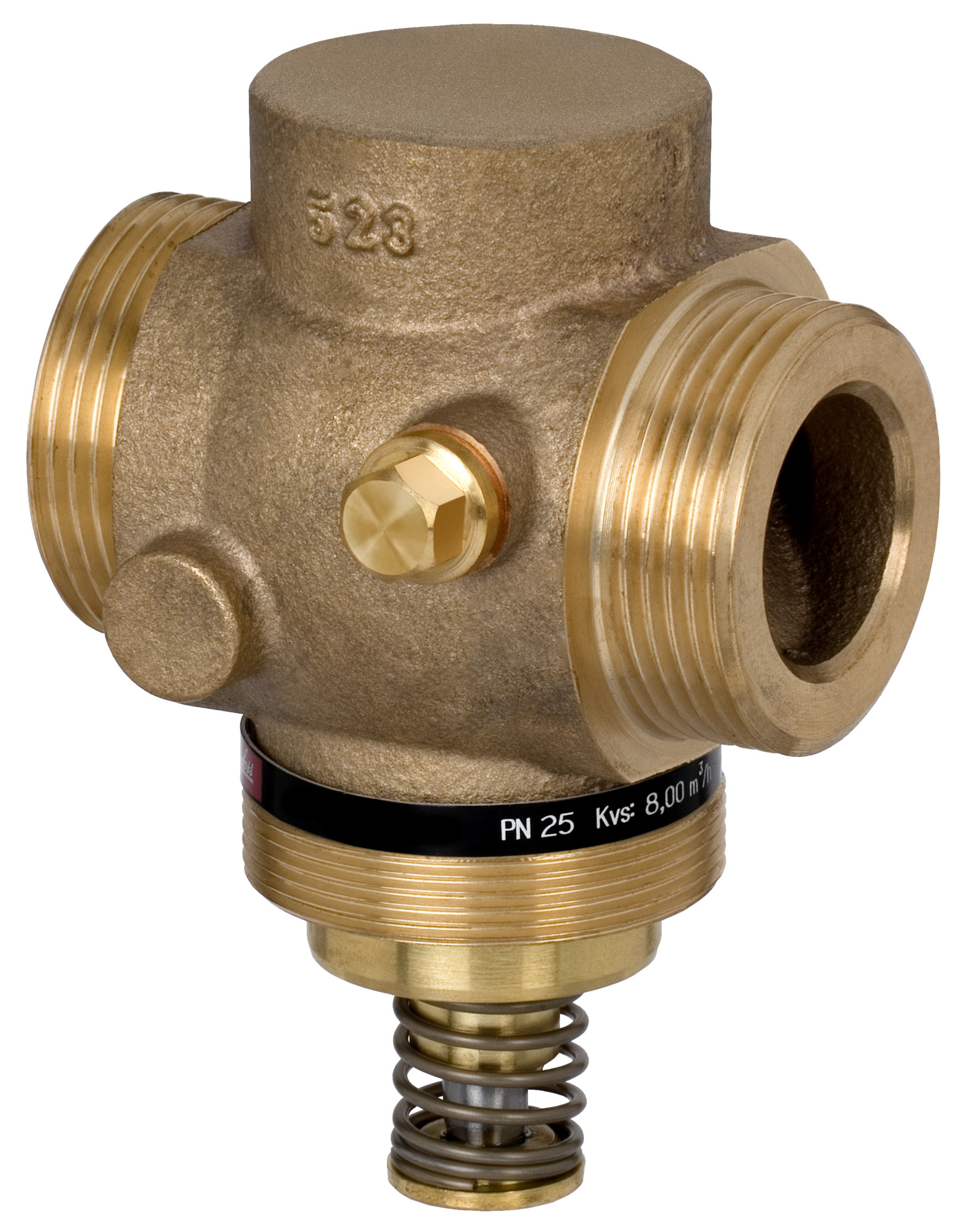

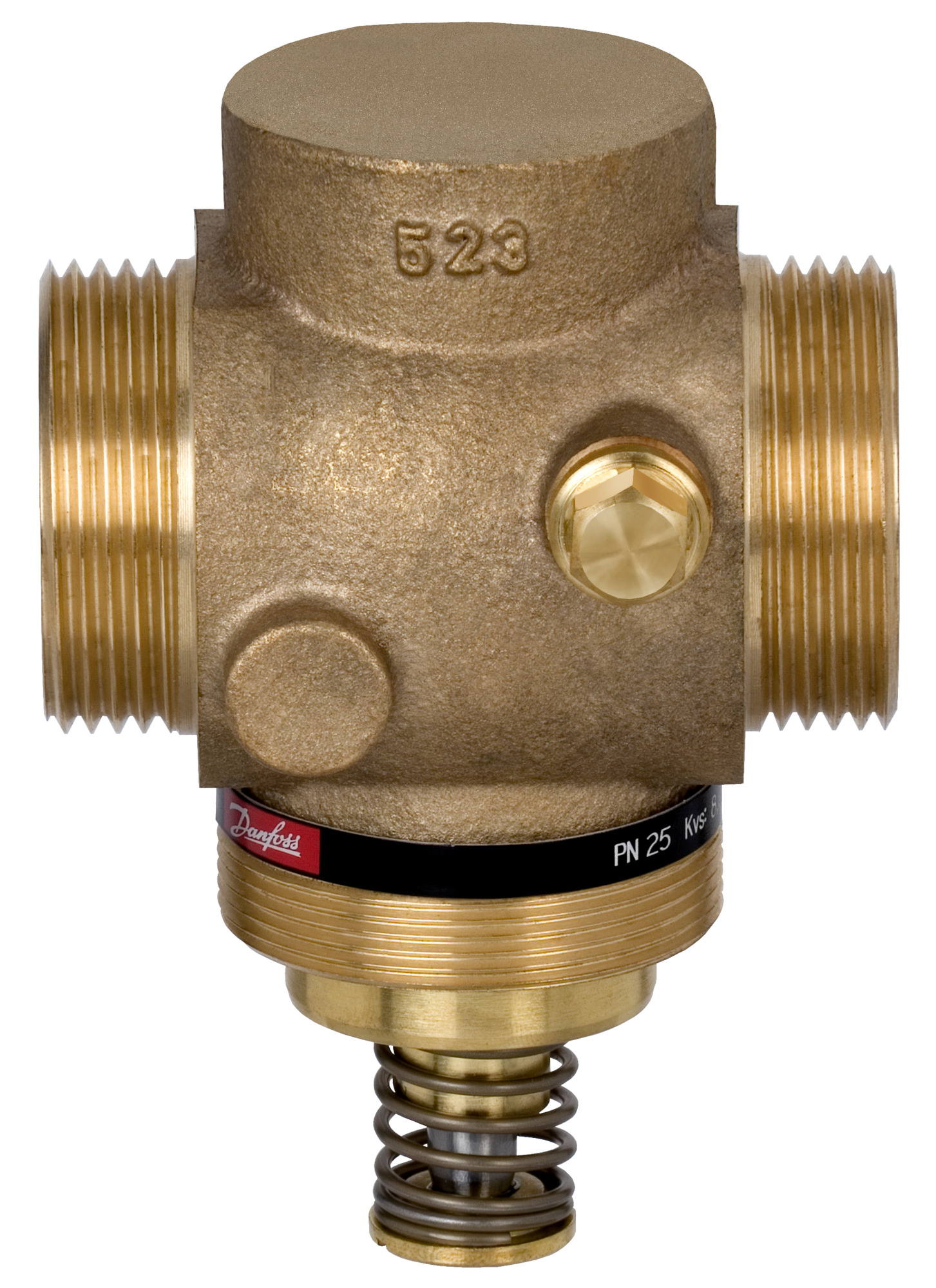

Danfoss 065B0791 - Регулирующий клапан VGU DN 15 Kv 4
Назначение изделия:
Клапан регулирующий типа VGU - разгруженный по давлению, нормально закрытый регулирующий проходной клапан. Разработан для комбинации: с электрическими редукторными приводами типов AMV(E) 20, AMV(E) 30, AMV(E) 23, AMV(E) 23SU, AMV(E) 33; с регуляторами температуры типа AVT
Комплектность:
В комплект поставки входит:- клапан регулирующий типа VGU; - упаковочная коробка; - инструкция по монтажу и эксплуатации; - паспорт (предоставляется по запросу в электронной форме)
- Бренд Danfoss
- Номинальный диаметр (DN), мм 15
- Номинальное давление (PN), бар 25
- Корпус Красная бронза CuSn5ZnPb (Rg5)
- Температура рабочей среды, °С 2–150
- Рабочая среда Вода, 30% водный раствор гликоля
- Максимально допустимый перепад давлений, бар 20
- L₁, мм 130
- L, мм 65
- Ход штока, мм 5
- Тип присоединения к трубопроводу резьба по ISO 228/1
- Масса, кг, не более 0.8
- D2, мм 14
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- Герметичность затвора (объем протечки / класс герметичности) ≤0,02
- Уплотнение EPDM
- D, мм 21
- Коэффициент начала кавитации ≥ 0,6
- Седло Нержавеющая сталь, мат. № 1.4571
- Вид привода или регулирующего блока AVT; AMV(E) 20, AMV(E) 30, AMV(E) 23, AMV(E) 23SU, AMV(E) 33 (через адаптер)
- H, мм 105
- Динамический диапазон регулирования 2.084027777777778
- n 4
- k, мм 65
- Характеристика регулирования Линейная
- PH среды Мин. 7 , Макс 10
- L2, мм 131
- L3, мм 139
- Пропускная способность Kvs, м³/ч 4
- Золотник Необесцинковывающаяся латунь CuZn36Pb2As
- Размер гайки под ключ SW, мм 32 (G ¾A)
- R, дюймы ½
