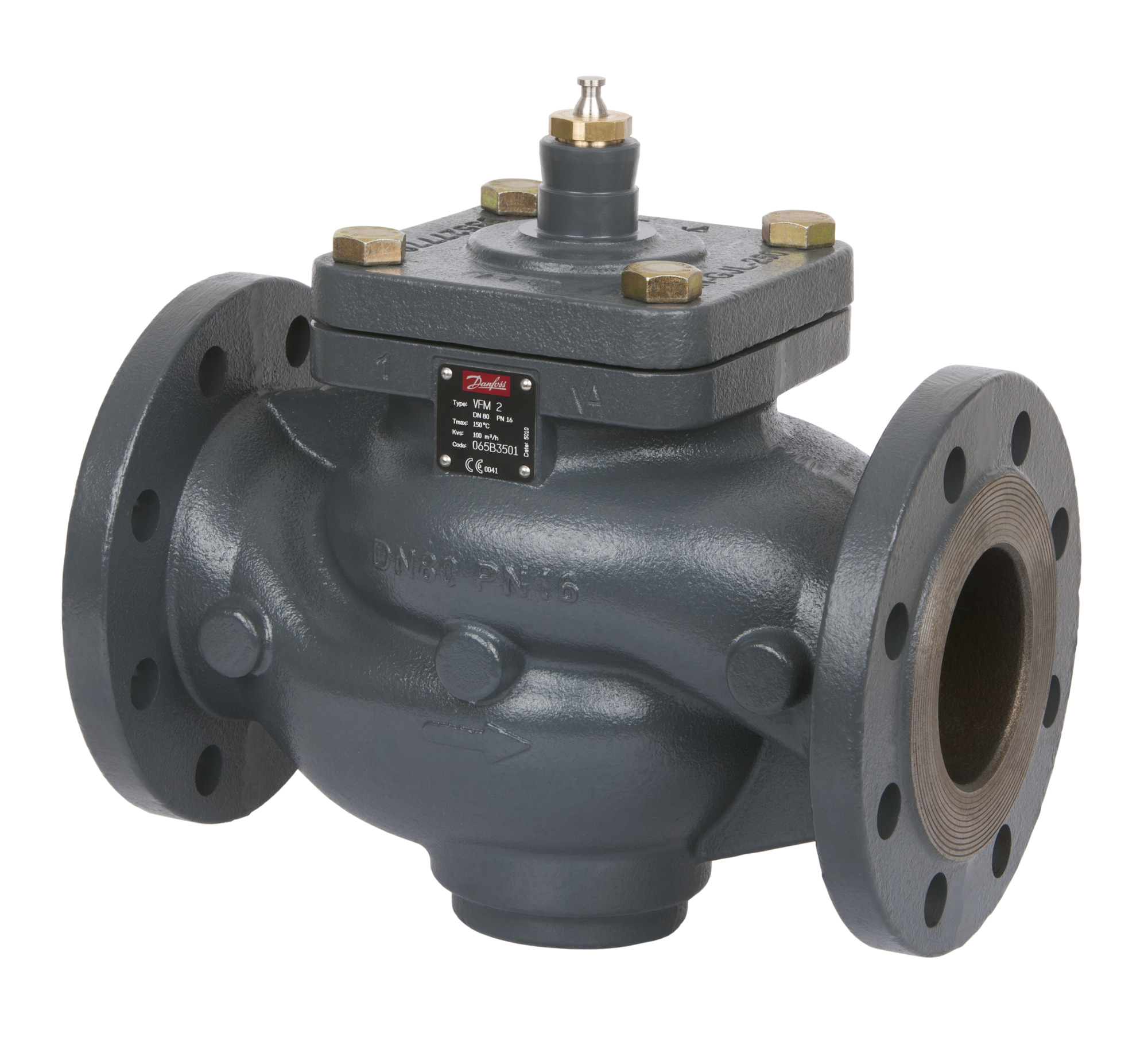

Danfoss 065B3504 - VFM 2 Клапан регулирующий Ду150 Kv400
Назначение изделия:
Клапан регулирующий типа VFM модификации 2 (далее – клапан регулирующий VFM 2)- клапан возвратно-поступательного типа предназначен для регулирования потока среды проходящего через него. Применяется в системах тепло- и холодоснабжения зданий
Комплектность:
В комплект поставки входит:- клапан регулирующий VFM 2; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме)
- Бренд Danfoss
- Номинальный диаметр (DN), мм 150
- Номинальное давление (PN), бар 16
- Корпус Серый чугун EN-GJL-250 (GG 25)
- Температура рабочей среды, °С -10 …150°С При температурах от -10°С до +2°С необходимо использовать подогреватель штока
- Рабочая среда вода или 50% водный раствор гликоля
- Максимально допустимый перепад давлений, бар преодалеваемый электроприводом при закрытии клапана:10 бар
- Шток Нержавеющая сталь
- Запорный элемент (шар, диск, золотник) Нержавеющая сталь
- L₁, мм 480
- H2, мм 628.5
- H₁, мм 512
- L, мм 310
- Тип присоединения к трубопроводу Фланцевое, PN=16 бар по стандарту EN 1092-2
- Масса, кг, не более 101
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- Герметичность затвора (объем протечки / класс герметичности) 0,03%Kvs
- Уплотнение EPDM
- D, мм 22
- Коэффициент начала кавитации 0.35
- Седло Нержавеющая сталь
- Вид привода или регулирующего блока AME 655, AME 658 SD/SU
- H, мм 182.5
- Динамический диапазон регулирования Более 100:1
- n 8
- k, мм 240
- Пропускная способность Kvs, м³/ч 400
