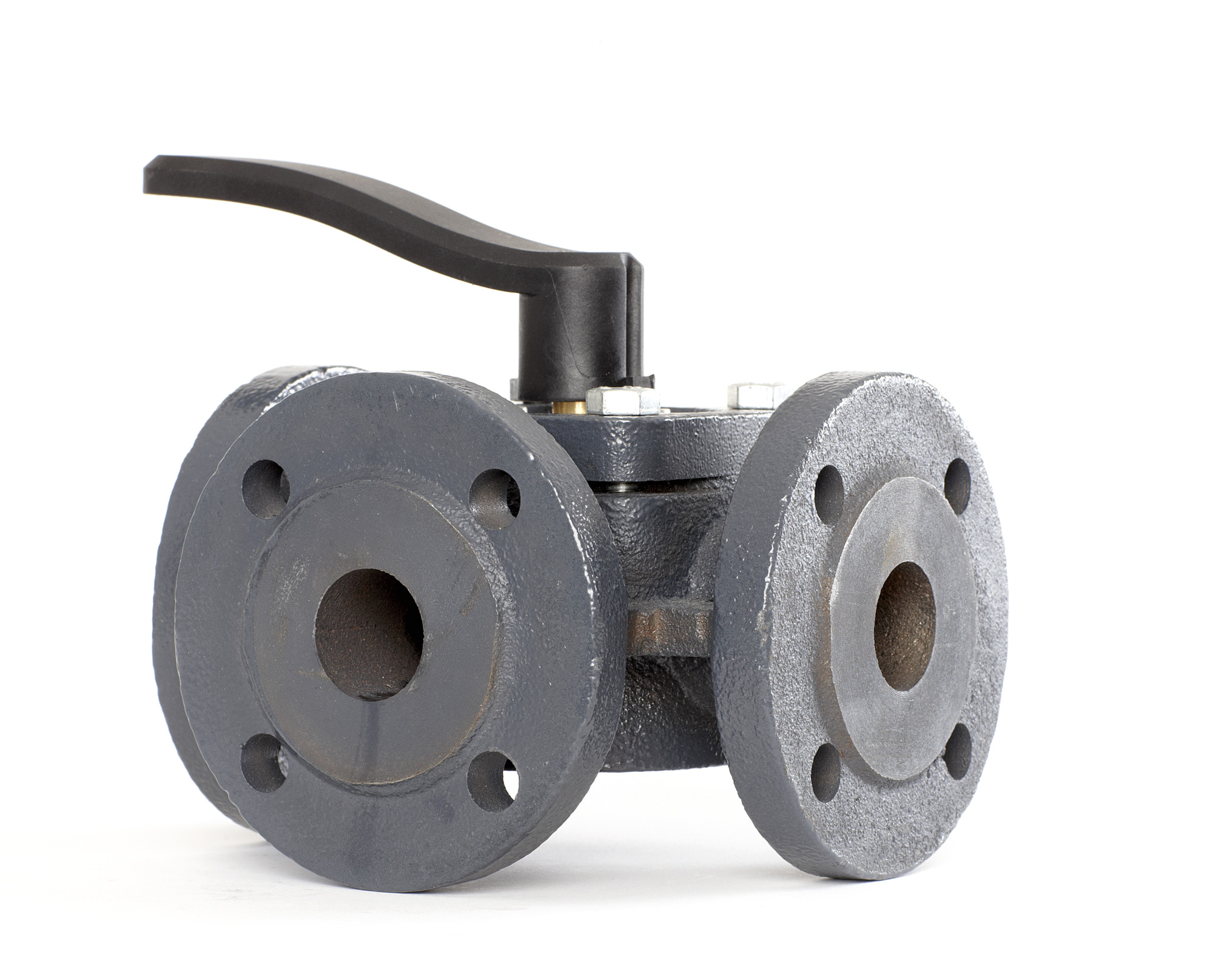

Danfoss 065Z0433 - Клапан рег. поворотный HFE3 DN65 Kvs90.0
Назначение изделия:
Клапаны регулирующие типа HFE3 предназначены для применения в системах теплоснабжения, где допускается некоторая протечка теплоносителя через закрытый клапан, и нет необходимости в обеспечении точных характеристик регулирования. Клапаны HFE можно использовать совместно с приводами электрическими редукторными AMB 162 или AMB 182.Примеры применения: Характеристика регулирования
Комплектность:
В комплект поставки входит:- клапан регулирующий типа HFE3; - упаковочная коробка; - инструкция по монтажу и эксплуатации; - паспорт (предоставляется по запросу в электронной форме)
- Бренд Danfoss
- Номинальный диаметр (DN), мм 65
- Номинальное давление (PN), бар 6
- Корпус Серый чугун EN-GJL-250 (GG25)
- Температура рабочей среды, °С 2-110
- Рабочая среда вода или 50% водный раствор гликоля
- Максимально допустимый перепад давлений, бар 0,5 бар при управлении клапаном в ручном режиме
- Запорный элемент (шар, диск, золотник) Латунная отливка CuZn36Pb2As (BrassDZR,CW602N)
- L₁, мм 100
- H₁, мм 155
- Тип присоединения к трубопроводу Фланцы, PN=6 бар
- Масса, кг, не более 11.5
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- Герметичность затвора (объем протечки / класс герметичности) При разделение- неболее 0,5% потока; при смешении- не более 1% потока
- Уплотнение EPDM
- D, мм 15
- B, мм 80
- Вид привода или регулирующего блока AMB 162; AMB 182
- H, мм 181
- n 4
- DC, мм 130
- Характеристика регулирования Линейная
- PH среды Мин. 7 , Макс 10
- Пропускная способность Kvs, м³/ч 90
- Крутящий момент при PN, Нм 5
