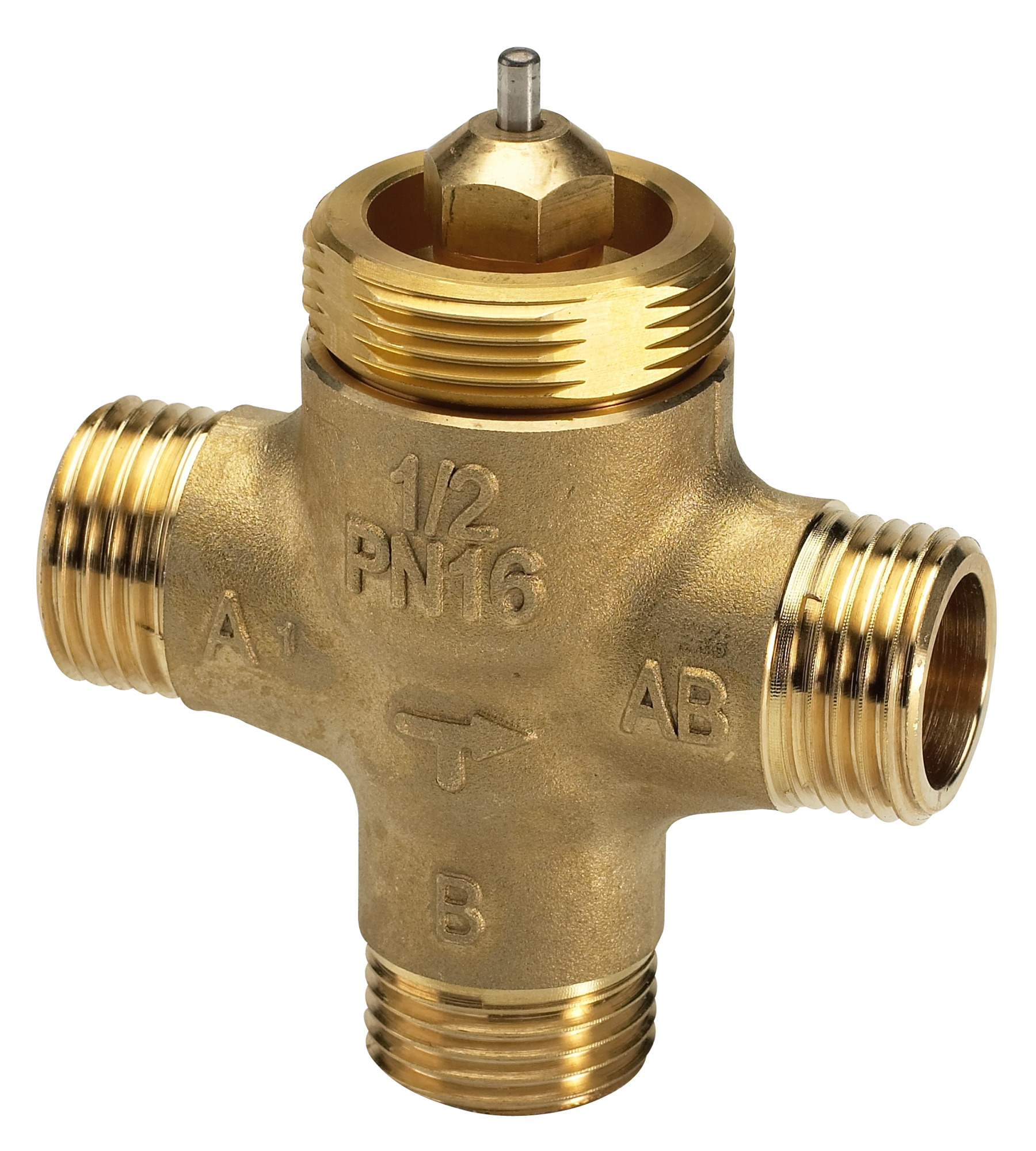

Danfoss 065Z2086 - Клапан регулирующий, трехходовой VZL 3 Ру 16 Ду 20 Kv 3,5 T=1200C
Назначение изделия:
Клапан регулирующий типа VZL модификации 3 может работать в сочетании с электрическими приводами AMV(E) 130, 140, AMV(E) 130H, 140H и AMV(E) 13SU
Комплектность:
В комплект поставки входит:- клапан регулирующий VZL3; - упаковочная коробка; - инструкция по монтажу и эксплуатации; - паспорт (предоставляется по запросу в электронной форме)
- Бренд Danfoss
- Номинальный диаметр (DN), мм 20
- Номинальное давление (PN), бар 16
- Корпус Необесцинковывающаяся латунь CuZn36Pb2As
- Температура рабочей среды, °С 2-120
- Рабочая среда вода или 50% водный раствор гликоля
- Максимально допустимый перепад давлений, бар 1
- Шток Нержавеющая сталь
- L₁, мм 20
- H₁, мм 47.5
- L, мм 77
- Ход штока, мм 2.8
- Тип присоединения к трубопроводу Наружная резьба
- Масса, кг, не более 0.4
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- Герметичность затвора (объем протечки / класс герметичности) Не более 0,05 от А к АВ, не более 1 от В к АВ
- Уплотнение EPDM
- D, мм 15 (фитинг)
- Вид привода или регулирующего блока AMV(E) 130, 140, AMV(E) 130H, 140H и AMV(E) 13SU
- H, мм 35
- Динамический диапазон регулирования 0.0763888888888889
- Характеристика регулирования Логарифмическая
- G, дюйм ¾
- Пропускная способность Kvs, м³/ч Для прохода A-AB-3,5; Для прохода B-AB-2,5
- R, дюймы ½
- Масса резьбового фитинга, кг 0.17
- Размер присоединительной резьбы по ISO 228/1, d ¾
- Масса приварного фитинга, кг 0.17
